真空燒結爐結構上要滿足哪些要求呢 　　真空燒結爐是指使粉末壓坯通過燒結獲得所需的物理、力學性能以及微觀結構的專用設備。燒結爐用于烘干硅片上的漿料、去除漿料中的有機成分、完成鋁背場及柵線燒結。為了保證粉末壓坯在燒結過程中的脫蠟(潤滑劑或成形劑)、還原、合金化、組織轉變等順利進行，燒結時需要對燒結溫度、保護氣氛、壓坯傳送方式、加熱和冷卻速度等進行精確的控制。 　　因此，真空燒結爐在結構上應滿足以下要求： 　　(1)具有完善的潤滑劑燒除裝置(俗稱脫蠟帶)。 　　(2)具有氣密性，即能隔絕爐外空氣并保證爐內保護氣氛暢通。 　　(3)爐內的各段溫度可控，燒結氣氛可調。 　　(4)具有快速冷卻裝置，可將燒結零件快速冷卻到出爐溫度而不會氧化。 　　真空燒結爐使用的注意事項 　　(1)當使用氫氣或分解氨時，要先通入氮氣，在確保爐中的空氣完全被排出時，才能通電升溫，以防止打鳴和爆炸。 　　(2)對鉬絲作加熱元件的燒結爐，在通電前爐體中應通入保護氣體，以防止鉬絲氧化而脆斷。 　　(3)真空燒結爐爐門及氣體排出口應點明火燒除，以防止氧氣進入或氫氣排出而發生爆炸危險和煤氣中毒危險。 　　(4)若電熱元件為鐵鉻鋁電阻絲，在升溫至1100℃時應停留一段時間(30min左右)再升溫，以防止電阻絲表面溫度過高而損壞。 　　(5)在升溫前和操作中應不時檢查氣流、水流是否符合要求，以及檢查設備、電和爐溫的控制儀表是否正常。 　　(6)停爐前應先斷電，在爐溫降到200℃以下時再停氣和停水。 　　(7)除了因維修要停真空燒結爐爐外，要避免頻繁停爐。燒結爐的頻繁開停，會造成加熱元件易于老化，耐火材料易于碎裂，爐內氣氛不純，爐溫容易波動等弊端。

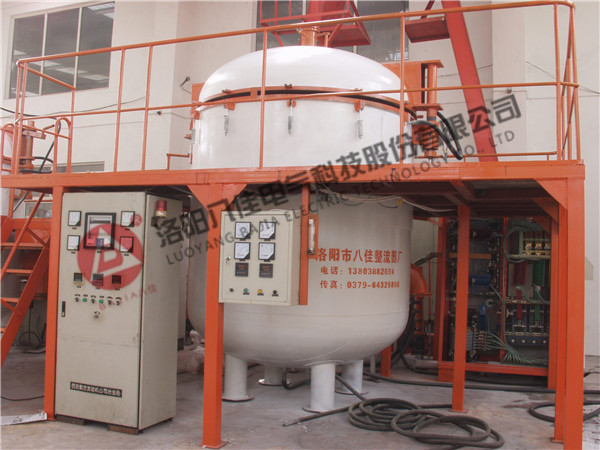

　　真空燒結爐結構特點是什么 　　真空燒結爐爐體為立式爐殼，其內層為不銹鋼制成的圓筒，外層為碳鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。兩層之間形成夾套可以通冷卻水將傳到爐殼上的熱量帶走，使爐壁溫度不超過60℃，其上下法蘭焊接為一個整體。中間開有紅外測溫孔（有保護氣氛通氣口），熱電偶測溫孔、抽氣孔及觀察孔，鉑銠熱電偶有到溫自動退出裝置，紅外測溫觀察孔有玻璃氣吹防霧裝置，操作人員使用的觀察孔設有擋板。 　　真空系統：由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 　　液壓系統：真空燒結爐采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　溫控系統：采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　充氣系統：由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當真空燒結爐爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。
